模板的種類

按材料分：有木模板、竹模板、鋼木模板、鋼模板、塑料模板、鑄鋁合金模板、玻璃鋼模板等。

按工藝分：有組合式模板、大模板、滑升模板、爬升模板、永久性模板以及飛模、模殼、隧道模等。

模板系統的組成：包括模板板塊和支架兩大部份。模板板塊是由面板、次肋、主肋等組成。支架則有支撐、桁架、系桿及對拉螺栓等不同的形式。

在這里小編就給大家介紹幾種大家比較常見的模板。

1 組合式模板

組合模板是一種工具式的定型模板，由具有一定模數的若干類型的板塊、角模、支撐和連接件組成，拼裝靈活，可拼出多種尺寸和幾何形狀，通用性強，適應各類建筑物的梁、柱、板、墻、基礎等構件的施工需要，也可拼成大模板、隧道模和臺模等。

組合式鋼模板

1.1 組合式鋼模板

鋼定型模板由邊框、面板、橫肋組成，面板為2.3～2.5mm的鋼板，模板類型主要有平面模板、陰角模板、陽角模板和連接模板，連接件主要有U型卡、鉤頭螺栓、對拉螺栓和扣件等。鋼模板一次性投資大，需多次周轉使用才有經濟效益，工人操作勞動強度大，回收及修整的難度大，鋼定型模板已逐漸較少使用。

1.2 鋼木定型模板

面板由鋼板改為復塑竹膠合板、纖維板等，自重比鋼模輕1/3，用鋼量減少1/2，是一種針對鋼模板投資大、工人勞動強度大的改良模板。

鋼框復塑竹膠合模板

鋼框木定型模板組合的大模板

鋼框木模板

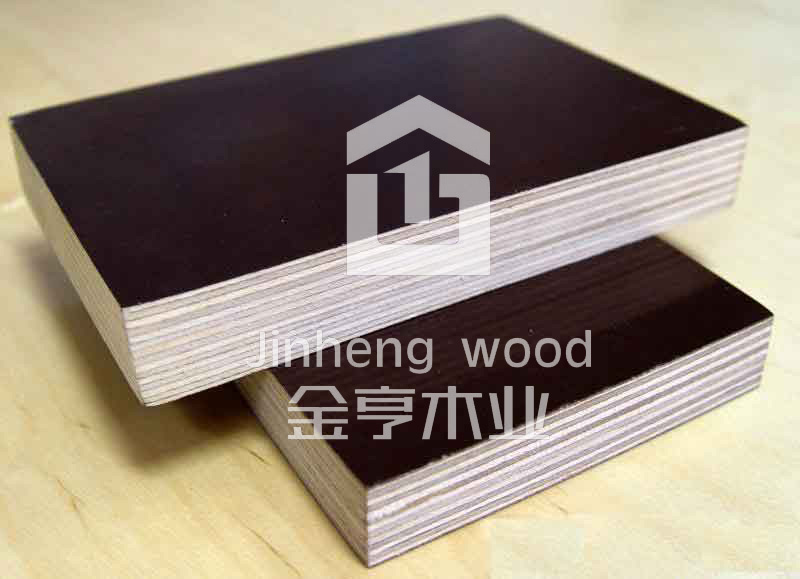

2 覆塑竹膠合模板

覆塑竹膠合模板是目前廣泛使用的一種模板。有單面覆塑和雙面覆塑，規格為2440～1220mm，厚度10～12mm。竹膠合模板組織嚴密、堅硬強韌，板面平整光滑，可鉆可鋸、耐低溫高溫，可用于施工現澆清水砼專用模板。

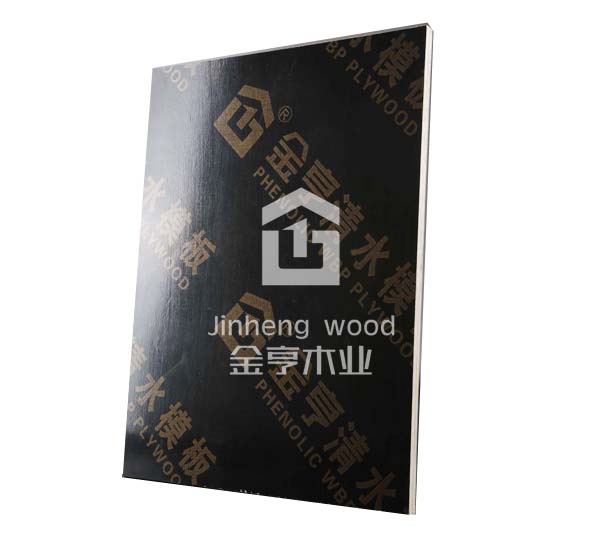

酚醛樹脂膠合板模板

竹膠合板模板鋪設樓面模板

3 模殼

是用于鋼筋砼密肋樓板的一種工具式模板。密肋樓板由薄板與間距較小的密肋組成，模板的拼裝難度大，且不經濟。采用塑料或玻璃鋼按密肋樓板的規格尺寸加工成需要的模殼，則具有一次成型、多次周轉的便利。

采用模殼的密肋樓板

模殼成品堆場

密肋樓板模殼安裝

密肋樓板澆筑砼前

4 永久性模板

又稱一次消耗模板，即在現澆砼結構澆筑后不再拆除，有的模板與現澆結構疊合成共同受力構件。永久性模板分為壓型鋼板和配筋的砼薄板兩種，多用于現澆鋼筋砼樓（屋）面板，永久性模板簡化了現澆結構的支模工藝，改善了勞動條件，節約了拆模用工，加快了工程進度，提高了工程質量。

壓型鋼板組合樓板示意圖

壓型鋼板作永久性模板

5 工具式支撐

工具式支撐是采用各種工具式的定型桁架、支撐、托具、卡具等組成模板的支架系統，節約材料、擴大施工空間、加快施工進度。

⑴ 桁架：可擱置在墻上、梁側模板橫檔上，以支撐梁或板的模板。組合式桁架使用時兩榀一組,跨度可調范圍為2.5～3.5m。荷重較大時可多榀成組排放；結構跨度超過桁架更大跨度時，可在中間加支柱后連續安裝桁架。

輕型鋼桁架

⑵ 支柱：常用支柱一為頂撐，二為井架。頂撐有木制瑟琶撐和活動式鋼管支撐，活動鋼管支撐的可調高度為1.5～3.6m，每檔調節高度為100mm。荷重較大或高度較大時，一般搭設扣件式鋼管井架或排架

可調式鋼管支柱

梁下頂撐

散支散拆的木工字梁頂板模板體

⑶ 夾具及卡具：常用的有工具式柱箍和組合式梁卡具。柱箍亦稱定位夾箍，用角鋼、槽鋼、扁鋼或木方制成，是直接支承或夾緊各類柱模的支承件。

可調柱模板的柱箍

柱模套箍
